A卷

单项选择题

  1. 零件加工螺纹时，F指( B)。

    • A. 螺距
    • B. 导程
    • C. 根据主轴转速和螺纹导程计算出的进给速度
    • D. 任意

  2. 全闭环控制系统的位置反馈元件应（B）。

    • A. 装在电机轴上
    • B. 装在执行部件上
    • C. 装在传动丝杆上
    • D. 不需要位置

  3. 一个完整的程序由(D)、程序内容和程序结束三部分组成。

    • A. 程序序号
    • B. 程序字
    • C. 程序段号
    • D. 程序号

  4. 数控机床的主轴轴线平行于（B）。

    • A. X轴
    • B. Z轴
    • C. Y轴
    • D. C轴

  5. 数控机床坐标轴的正方向规定为（A）。

    • A. 增大工件和刀具之间的距离的方向
    • B. 减小工件和刀具之间的距离的方向
    • C. 刀具接近工件的方向
    • D. 任意方向

  6. 在数控机床坐标系中，Y坐标轴（C）于X.Z坐标轴。

    • A. 对称
    • B. 交叉
    • C. 垂直
    • D. 平行

  7. 确定数控机床坐标轴时，一般应该先确定（C）。

    • A. X轴
    • B. Y轴
    • C. Z轴
    • D. C轴

  8. 对于径向尺寸要求比较高，轮廓形状单调递增，轴向切削尺寸大于径向切削尺寸的毛坯类下件进行车削循环。加工时，采用(A) 指令编程合适。

    • A. G71
    • B. G72
    • C. G74
    • D. G75

  9. 数控机床坐标系按坐标值读法不同可分为（A）和相对坐标值两类。

    • A. 绝对坐标值
    • B. 标准坐标值
    • C. 参考坐标值
    • D. 增量坐标值

  10. 在绝对坐标系中，刀具(或机床)运动轨迹的坐标值是以(C) 设定。

    • A. 前一位置
    • B. 后一位置
    • C. 原点
    • D. 相邻的位置

多项选择题

  1. 下列程序号的格式正确的是(AD)。

    • A. G04X1.5
    • B. G04P1.5
    • C. G04Q1.5
    • D. G04U1.5

  2. 在右手直角笛卡儿坐标系中，用手指尖确定(ABC)的正方向。

    • A. X轴
    • B. Y轴
    • C. Z轴
    • D. U轴

  3. 机床某一部件运动的正方向，下列叙述正确的是(AB)。

    • A. 增大工件和刀具之间的距离的方向
    • B. 刀具远离工件的方向
    • C. 减小工件和刀具之间的距离的方向
    • D. 刀具靠近工件的方向

  4. 数控机床书写坐标值的方式有(AB)。

    • A. 绝对坐标方式
    • B. 相对坐标方式
    • C. 原点方式
    • D. 参考方式

  5. 工件坐标系原点的选择原则是（ABC）

    • A. 设计基准
    • B. 工艺基准
    • C. 对称中心
    • D. 任意位置

  6. 指令S后的数字的单位为（BC）

    • A. r/s
    • B. mm/min
    • C. r/min
    • D. r/h

  7. 数控编程的步骤一般包括分析零件图样和工艺处理、(AB)、输入数控系统、程序检验和首件试加工。

    • A. 数学计算
    • B. 编写程序单
    • C. 对刀
    • D. 设定切削用量

  8. 工件相对于刀具运动的数控机床有(ABD)。

    • A. 数控铣床
    • B. 加工中心
    • C. 数控车床
    • D. 数控磨床

  9. 用于程序结束的指令是(ABC)。

    • A. M02
    • B. M30
    • C. M99
    • D. M05

  10. 指令T0102的含义是(AB)。

    • A. 01表示刀号
    • B. 02表示刀补号
    • C. 02表示刀号
    • D. 01表示刀补号

  11. 下列叙述正确的是(AC)。

    • A. 子程序执行完毕后返回主程序
    • B. 可以有多个主程序
    • C. 可以有多个子程序
    • D. 子程序可以调用主程序

  12. 直线插补指令G01可以用来(ABC)。

    • A. 编写孔加工程序
    • B. 编写平面加工程序
    • C. 编写端面加工程序
    • D. 编写螺纹加工程序

  13. 若数控机床暂停3s,数控编程指令正确的是(AD)。

    • A. G04X3
    • B. G04X300
    • C. G04P300
    • D. G04P3000

  14. 程序编程中关于绝对坐标与增量坐标指令叙述错误的是(ABD)。

    • A. 程序中只能用指令G90
    • B. 程序中只能用指令G91
    • C. 指令G90、G91在同一个程序可以混合使用
    • D. 子程序中不可以使用指令G91

  15. 数控机床上用来表示程序停止的指令是(AD)。

    • A. M02
    • B. M20
    • C. M03
    • D. M30

判断题

1. 在编制加工程序时，程序段号可以不写 (正确)

2. T0101表示选用第一号刀，使用第一号刀具位置补偿值 (正确)

3. 一个程序段内只允许有一个M指令 (正确)

4. 数控车圆弧加工编程，既可以用圆心编程也可以用半径编程 (正确)

5. 数控编程中既可以用绝对值编程，也可以用增量值编程 (正确)

6. FANUC 有些系统中，程序“G01Z-20.0F0.4”是一正确的程序段 (正确)

7. 在FANUC 数控车上指令G00X _ W _是正确的书写格式 (正确)

8. 复合固定循环应用于非一次加工即能加工到规定尺寸的情况 (正确)

9. 加工圆锥面的指令“G90 X _ Z _ R _ F _ ”中，R 为切削起点与圆锥面切削终点的半径差。 (正确)

10. 加工圆锥面的指令“G90 X _ Z _ R _ F _ ”中，R 不可以为负数 (错误)

11. G01 、G02 、G03 、G04都是模态指令 (错误)

12. G32指令功能为螺纹切削加工，只能加工圆柱螺纹 (错误)

13. 车螺纹时，必须设置升速段和降速段 (正确)

14. 螺纹期间的进给速度倍率、主轴速度倍率有效 (错误)

15. 螺纹加工的进给次数和背吃刀量会直接影响螺纹的加工质量 (正确)

16. G92 指令只能加工圆锥螺纹 (错误)

17. G32指令是FANUC 系统中用于加工螺纹的单一固定循环指令 (错误)

18. 如果在单段方式下执行G92循环，则每执行一次必须按4次循环启动按钮 (错误)

19. FANUC系统中，G76 指令只能用于圆柱螺纹的加工，不能用于圆锥螺纹的加工 (错误)

20. 开环数控系统使用的电机为伺服电机，其精度取决于伺服电机的精度。 (错误)

简答题

  1. 数控车床私服系统控制方式分为哪三类?
    开环控制方式，闭环控制方式，半闭环控制方式
    开环用在经济型数控车床。
    闭环用在高精度车床。
    半闭环介于两者之间，用于精度较高的场合。

  2. 什么是零件加工路线？确定加工的路线原则?
    加工路线指数控机床加工过程中刀具到刀位点相对于被加工零件的移动轨迹和运动方向
    原则是保证零件加工精度和表面粗糙度的要求，尽量缩短加工路线，减少刀具空移动时间 应使数值简单，程序段少，以减少编程时间

编程题

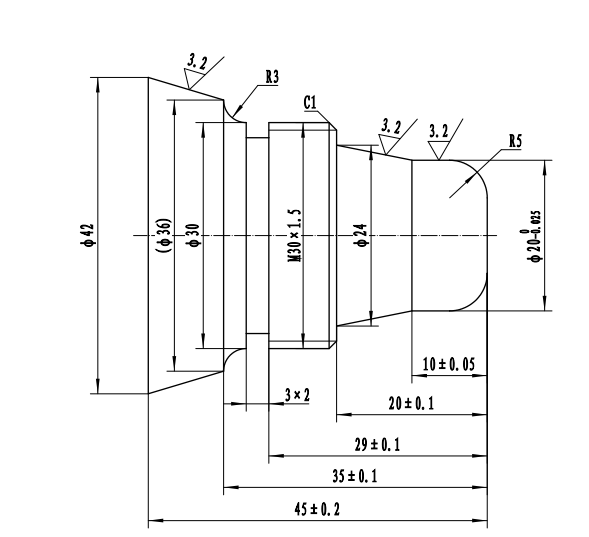

第一大题

第一大题

  1. 正确选择刀具和加工参数 （5分）

    1. 外圆车刀：粗加工：被吃刀量2mm 主轴转速800/r 进给速度：0.15mm/r
      精加工：被吃刀量0.2mm 主轴转速1000/r 进给速度：0.1mm/r
    2. 切断刀：主轴转速500/r 进给速度：0.1/r

  2. 正确编写零件的加工程序 （10分）

O0001
T0101
M03S800
G00X45.Z2.
G71U2.R1.
G71P1Q2U0.4W0.2F0.15
N1G00X18.
G01Z0
X20.Z-1.
Z-13.
X24.
Z-18.
G02X28.W-2.R2.
G01X30.
Z-26.
X36.Z-35.
X38.
G03X42.W-2.R2.
G01Z-45.
N2X44.
G70P1Q2F0.1S1000
G00X100.Z100.
M05
M03S600
T0202
G00X28.Z-13.
G01X16.
G04X1.0
X28
G00X100.Z100.
T0303
G00X24.Z2.
G92X19.2Z-11.5F2.
X18.6
X18.
X17.6
X17.2
M05
M30

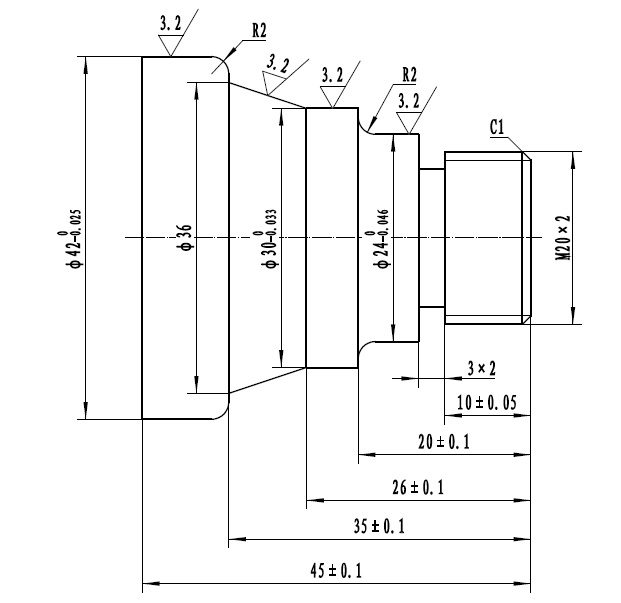

第二大题

第二大题

  1. 正确选择刀具和加工参数 （5分）

    1. 外圆车刀：粗加工：被吃刀量2mm 主轴转速800/r 进给速度：0.15mm/r
      精加工：被吃刀量0.2mm 主轴转速1000/r 进给速度：0.1mm/r
    2. 切断刀：主轴转速500/r 进给速度：0.1/r
    3. 螺纹车刀：主轴转速500/r 进给速度：2mm/r

  2. 正确编写零件的加工程序 （10分）

O0001
T0101
M03S800
G00X40.Z2.
G71U2.R1.
G71P1Q2U0.4W0.2F0.15
N1G00X0
G01Z0
G03X14.Z-7.R7.
G01Z-18.
X20.
Z-36.
X24.Z-42.
W-6.
G02X38W-7.R7.
G01W-10.
N2X40.
G70P1Q2F0.1S1000
G00X100.Z100.
T0202S500
G00X24.Z-36.
G01X16.
X28.
G00X100.Z100.
T0303
G00X22.Z-15.
G92X19.1Z-11.5F2.
X18.5
X17.9
X17.5
X17.4
G00X100.Z100.
M05
M30

B卷

单项选择题

  1. 世界上第一台数控机床发明于( A )。

    • A. 1952年、美国
    • B. 1952年、德国
    • C. 1953年、美国
    • D. 1959年、德国

  2. 数控机床有不同的运动形式，需要考虑工件与刀具相对运动关系及坐标系方向，编写程序时，采用( B )的原则编写程序。

    • A. 刀具固定不动，工件移动
    • B. 工件固定不动，刀具移动
    • C. 分析机床运动关系后再根据实际情况定
    • D. 由机床说明书说明

  3. 脉冲当量是( D )。

    • A. 每个脉冲信号使伺服电机转过的角度
    • B. 每个脉冲信号使传动丝杠传过的角度。
    • C. 数控装置输出脉冲数量
    • D. 每个脉冲信号使机床移动部件的位移量

  4. 数控机床的核心是( B )。

    • A. 伺服系统
    • B. 数控系统
    • C. 反馈系统
    • D. 传动系统

  5. 为了编制程序和加工零件，在数控机床上建立的坐标系成为( A )。

    • A. 工件坐标系
    • B. 机床坐标系
    • C. 绝对坐标系
    • D. 增量坐标系

  6. 数控机床上采用右手直角笛卡儿坐标系，大拇指的方向为( A )的正方向。

    • A. X轴
    • B. Y轴
    • C. Z轴
    • D. A轴

  7. 功能仅在其出现的程序段中有效的代码是( D )。

    • A. C. 代码
    • B. M代码
    • C. 模态代码
    • D. 非模态代码

  8. 一个完整的程由( D )、程序内容和程序结束三部分组成。

    • A. 程序序号
    • B. 程序字
    • C. 程序段号
    • D. 程序号

  9. 数控机床的主轴轴线平行于( B )。

    • A. X轴
    • B. Z轴
    • C. Y轴
    • D. C. 轴

  10. 数控机床坐标轴的正方向规定为( A )。

    • A. 增大工件和刀具之间的距离的方向
    • B. 减小工件和刀具之间的距离的方向
    • C. 刀具接近工件的方向
    • D. 任意方向

  11. 在数控机床坐标系中，Y坐标轴( C )于X.Z坐标轴。

    • A. 对称
    • B. 交叉
    • C. 垂直
    • D. 平行

  12. 确定数控机床坐标轴时，一般应该先确定( C )。

    • A. X轴
    • B. Y轴
    • C. Z轴
    • D. C. 轴

  13. 对于径向尺寸要求比较高，轮廓形状单调递增，轴向切削尺寸大于径向切削尺寸的毛坯零件进行车削循环。加工时，采用( A ) 指令编程合适。

    • A. G71
    • B. G72
    • C. G74
    • D. G75

  14. 数控机床坐标系按坐标值读法不同可分为( A )和相对坐标值两类。

    • A. 绝对坐标值
    • B. 标准坐标值
    • C. 参考坐标值
    • D. 增量坐标值

  15. 在绝对坐标系中，刀具(或机床)运动轨迹的坐标值是以( C )设定。

    • A. 前一位置
    • B. 后一位置
    • C. 原点
    • D. 相邻的位置

多项选择题

  1. 下列程序号的格式正确的是( A, C )。

    • A. %1010
    • B. %10100
    • C. O1010
    • D. 101.

  2. 在右手直角笛卡儿坐标系中，手指尖的所指向分别确定了( A, B, C )的正方向。

    • A. X轴
    • B. Y轴
    • C. Z轴
    • D. U轴

  3. 机床某一部件运动的正方向，下列叙述正确的是( A, B )。

    • A. 增大工件和刀具之间的距离的方向
    • B. 刀具远离工件的方向
    • C. 减小工件和刀具之间的距离的方向
    • D. 刀具靠近工件的方向

  4. 数控机床书写坐标值的方式有( A, B )。

    • A. 绝对坐标方式
    • B. 相对坐标方式
    • C. 原点方式
    • D. 参考方式

  5. 工件坐标系原点的选择原则是( A, B, C )。

    • A. 设计基准
    • B. 工艺基准
    • C. 对称中心
    • D. 任意位置

  6. 数控编程时，分析零件图样和工艺处理的目的是( A, B, C, D )。

    • A. 设计加工路线
    • B. 优化切削参数
    • C. 提高生产效率
    • D. 降低生产成本

  7. 数控编程的步骤一般包括分析零件图样和工艺处理、( A, B )、输入数控系统、程序检验和首件试加工。

    • A. 数学计算
    • B. 编写程序单
    • C. 对刀
    • D. 设定切削用量

  8. 工件相对于刀具运动的数控机床有( A, B, D )。

    • A. 数控铣床
    • B. 加工中心
    • C. 数控车床
    • D. 数控磨床

  9. 用于程序结束的指令是( A, B, C )。

    • A. M02
    • B. M30
    • C. M99
    • D. M05

  10. 指令T0102的含义是( A, B )。

    • A. 01表示刀号
    • B. 02表示刀补号
    • C. 02表示刀号
    • D. 01表示刀补号

  11. 下列叙述正确的是( A, C )。

    • A. 子程序执行完毕后返回主程序
    • B. 可以有多个主程序
    • C. 可以有多个子程序
    • D. 子程序可以调用主程序

  12. 直线插补指令G01可以用来( A, B, C )。

    • A. 编写孔加工程序
    • B. 编写平面加工程序
    • C. 编写端面加工程序
    • D. 编写螺纹加工程序

  13. 若数控机床暂停3s，数控编程指令正确的是( A, D )。

    • A. G04X3
    • B. G04X300
    • C. G04P300
    • D. G04P3000

  14. 程序编程中关于绝对坐标与增量坐标指令叙述错误的是( A, B, D )。

    • A. 程序中只能用指令G90
    • B. 程序中只能用指令G91
    • C. 指令G90、G91在同一个程序可以混合使用
    • D. 子程序中不可以使用指令G91

  15. 数控机床上用来表示机床主轴转速的指令是( A, B )。

    • A. G96
    • B. G97
    • C. G98
    • D. G99

判断题

1. 数控机床的进给运动是固定的，一律是刀具相对于工件的运动（错误）

2. G04X2表示数控机床暂停2秒，也可以用G04p200表示（错误）

3. 数控人员在编写程序时，必须考虑刀具移向工件或者工件移向刀具（错误）

4. 数控机床上所采用的右手直角笛卡儿坐标系中，中指的方向为Z轴的正方向（正确）

5. 直线插补指令G01的运动速度是由数控系统指令（错误）

6. 数控机床主轴的顺时针旋转运动方向为正转（正确）

7. 设定数控机床坐标时，绝对坐标值和相对坐标值没有任何区别（错误）

8. 机床坐标系是机床上固有的坐标系，用户可以任意设定（错误）

9. 工件坐标系原点的设定不必考虑工件的尺寸精度和工件的形状（错误）

10. 手工编程与自动编程的区别是手工编程的出错率不高能及时发现程序中的错误（错误）

编程题

第一大题

  1. 正确选择刀具和加工参数（ 5分）
    1. 外圆车刀：粗加工：被吃刀量2mm 主轴转速800/r 进给速度：0.15mm/r
      精加工：被吃刀量0.2mm 主轴转速1000/r 进给速度：0.1mm/r
    2. 切断刀：主轴转速500/r 进给速度：0.1/r
  2. 正确编写零件的加工程序（10 分）
O01
T0101
M03S800
G00X45.Z2.
G71U2.R1.
G71P1Q2U0.4W0.2F0.15
N1G00X10.
G01Z0
G03X20.Z-5.R5.
G01Z-10
X24.Z-20.
X26.
X30.W-2.
Z-32.
G02X36.W-3.R3.
G01X42.Z-45.
N2X44.
G70P1Q2F0.1S1000
G00X100.Z100.
M05
M03S600
T0202
G00X32.Z-32..
G01X26.
G04X1.0
G01X32.
G00X100.Z100.
T0303
G00X32.Z-18.
G92X29.2Z-11.5F1.5.
X28.6
X28.2
X28.05
M05
M30

c卷

单项选择题

  1. 程序内容是由若干个 ( B ) 组成。

    • A. 程序号
    • B. 程序段
    • C. 程序字
    • D. 程序段号

  2. 一个完整的程序由 ( D )、程序内容和程序结束三部分组成。

    • A. 程序序号
    • B. 程序字
    • C. 程序段号
    • D. 程序号

  3. 与程序“%0101”等效的是 ( B )。

    • A. %1001
    • B. %101
    • C. %1010
    • D. %01001

  4. 以下哪些可以作为程序结束的指令 ( C )。

    • A. M20
    • B. M21
    • C. M30
    • D. M03

  5. 为了编制程序和加工零件，在数控机床上建立的坐标系称为 ( A )。

    • A. 工件坐标系
    • B. 机床坐标系
    • C. 绝对坐标系
    • D. 增量坐标系

  6. 数控机床上采用右手直角笛卡儿坐标系，大拇指的方向为 ( A ) 的正方向。

    • A. X轴
    • B. Y轴
    • C. Z轴
    • D. U轴

  7. 数控机床上采用右手直角笛卡儿坐标系，食指的方向为 ( B ) 的正方向。

    • A. X轴
    • B. Y轴
    • C. Z轴
    • D. U轴

  8. 数控机床上采用右手直角笛卡儿坐标系，中指的方向为 ( C ) 的正方向。

    • A. X轴
    • B. Y轴
    • C. Z轴
    • D. U轴

  9. 数控机床的主轴轴线平行于 ( B )。

    • A. X轴
    • B. Z轴
    • C. Y轴
    • D. C轴

  10. 数控机床坐标轴的正方向规定为 ( A )。

    • A. 增大工件和刀具之间的距离的方向
    • B. 减小工件和刀具之间的距离的方向
    • C. 刀具接近工件的方向
    • D. 任意方向

  11. 在数控机床坐标系中，Y坐标轴 ( C ) 于 X、Z 坐标轴。

    • A. 对称
    • B. 交叉
    • C. 垂直
    • D. 平行

  12. 确定数控机床坐标轴时，一般应该先确定 ( C )。

    • A. X轴
    • B. Y轴
    • C. Z轴
    • D. C轴

  13. 绕Y轴旋转的回转运动坐标轴是 ( B )。

    • A. A轴
    • B. B轴
    • C. Z轴
    • D. C轴

  14. 数控机床坐标系按坐标值读法不同可分为 ( A ) 和相对坐标值两类。

    • A. 绝对坐标值
    • B. 标准坐标值
    • C. 参考坐标值
    • D. 增量坐标值

  15. 在绝对坐标系中，刀具 (或机床) 运动轨迹的坐标值是以 ( C ) 设定。

    • A. 前一位置
    • B. 后一位置
    • C. 原点
    • D. 相邻的位置

多项选择题

  1. 工件相对于刀具运动的数控机床有 ( A, B )。

    • A. 数控铣床
    • B. 加工中心
    • C. 数控车床
    • D. 数控磨床

  2. 在右手直角笛卡儿坐标系中，用手指确定 ( A, B, C ) 的正方向。

    • A. X轴
    • B. Y轴
    • C. Z轴
    • D. U轴

  3. 机床某一部件运动的正方向，下列叙述正确的是 ( A, B )。

    • A. 增大工件和刀具之间的距离的方向
    • B. 刀具远离工件的方向
    • C. 减小工件和刀具之间的距离的方向
    • D. 刀具靠近工件的方向

  4. 数控机床书写坐标值的方式有 ( A, B )。

    • A. 绝对坐标方式
    • B. 相对坐标方式
    • C. 原点方式
    • D. 参考方式

  5. 工件坐标系原点的选择原则是 ( A, B, C )。

    • A. 设计基准
    • B. 工艺基准
    • C. 对称中心
    • D. 任意位置

  6. 数控编程时，分析零件图样和工艺处理的目的是 ( A, B, C, D )。

    • A. 设计加工路线
    • B. 优化切削参数
    • C. 提高生产效率
    • D. 降低生产成本

  7. 数控编程的步骤一般包括分析零件图样和工艺处理、( A, B )、输入数控系统、程序检验和首件试加工。

    • A. 数学计算
    • B. 编写程序单
    • C. 对刀
    • D. 设定切削用量

  8. 下列程序号的格式正确的是 ( A, C )。

    • A. %1010
    • B. %10100
    • C. O1010
    • D. 0101

  9. 用于程序结束的指令是 ( A, B, C )。

    • A. M02
    • B. M30
    • C. M99
    • D. M05

  10. 指令 T0102 的含义是 ( A, B )。

    • A. 01 表示刀号
    • B. 02 表示刀补号
    • C. 02 表示刀号
    • D. 01 表示刀补号

  11. 下列叙述正确的是 ( A, C )。

    • A. 子程序执行完毕后返回主程序
    • B. 可以有多个主程序
    • C. 可以有多个子程序
    • D. 子程序可以调用主程序

  12. 直线插补指令 G01 可以用来 ( A, B, C )。

    • A. 编写孔加工程序
    • B. 编写平面加工程序
    • C. 编写端面加工程序
    • D. 编写螺纹加工程序

  13. 若数控机床暂停3秒，数控编程指令正确的是 ( A, D )。

    • A. G04 X3
    • B. G04 X300
    • C. G04 P300
    • D. G04 P3000

  14. 程序编程中关于绝对坐标与增量坐标指令叙述错误的是 ( A, B, D )。

    • A. 程序中只能用指令 G90
    • B. 程序中只能用指令 G91
    • C. 指令 G90、G91 在同一个程序可以混合使用
    • D. 子程序中不可以使用指令 G91

  15. 数控机床上用来表示机床主轴转速的指令是 ( A, B )。

    • A. G96
    • B. G97
    • C. G98

判断题

1. 数控机床的进给运动是固定的，一律是刀具相对于工件的运动（错误）

2. 编程人员在编写程序时，必须考虑刀具移向工件或者工件移向刀具（错误）

3. 数控人员在编写程序时，必须考虑刀具移向工件或者工件移向刀具（错误）

4. 数控机床上所采用的右手直角笛卡儿坐标系中，中指的方向为Z轴的正方向（正确）

5. 数控机床中旋转坐标轴的正方向判断是用左手螺旋定则（错误）

6. 数控机床主轴的顺时针旋转运动方向为正转（正确）

7. 设定数控机床坐标时，绝对坐标值和相对坐标值没有任何区别（错误）

9. 工件坐标系原点的设定不必考虑工件的尺寸精度和工件的形状（错误）

10. 手工编程与自动编程的区别是手工编程的出错率不高能及时发现程序中的错误（错误）
